Infilex AC/GC/GD 操作面板QY5100W0000/RY5001Q0000 規格說明書

概 要

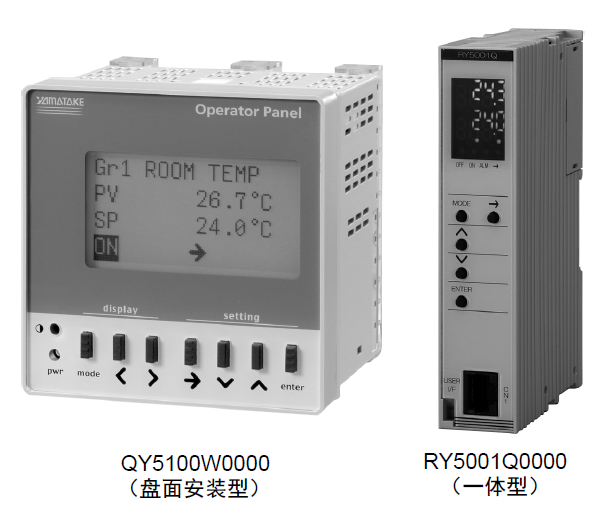

操作面板可連接到遠程單元 Infilex AC/GC/GD 的顯示設定器上。可分為‘盤面安裝型’和‘一體型’2種。

本產品可顯示遠程單元中的所有管理點，也可對具有

設定操作功能的管理點（參數、AO、DO 等）進行設定操作。

通過將本產品與這些遠程單元連接，不僅可以在中央

監控系統（savic-net），還可以在 UI 模塊（用戶界面模塊）對遠程單元進行管理。這樣，更便于對樓宇進行管理。

此外，通過使用本產品，易于掌握所控制·監視的對象設備的狀態，便于獨立操作遠程單元。

特 點

1）管理點的顯示、設定

遠程單元的所有管理點都可通過操作面板進行管理。

操作面板顯示管理點的形式如下所示：

·分組顯示

將管理點分成4組，分別顯示。

·全點顯示

顯示遠程單元所有的管理點。

對于具有設定操作功能的管理點，可通過其中任意的一種管理點顯示形式進行設定操作。此外，

還可將遠程單元的啟/停管理點、警報管理點中的任意一個管理點作為經常顯示的對象。

2）操作限制功能

操作人員可對管理點的啟/停或設定変更操作進行限制。

3）獨立使用時的功能

對于被指定為經常顯示對象的1個管理點，可對其設定運行日程表。另外，對于AO或DO，還具有人工超控功能。

4）高度可視性

盤面安裝型（QY5100W0000）采用液晶背光源，一體型（RY5001Q0000）的顯示部位采用7段LED。可在陰暗處進行顯示和設定操作。

詳細內容可下載觀看

Infilex AC/GC/GD操作面板規格說明書.pdf
