智能組件系列產品ACTIVAL　流量測量控制閥　(JIS 10K / FC200)使用說明書

• 概　要

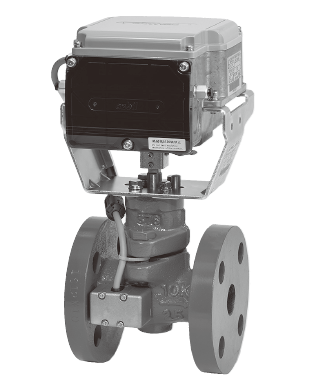

ACTIVAL+?流量測量控制閥 FVY5160J是法蘭連接型電動二通閥，DN15～DN80旋轉閥和執行器的一體型。本體的壓力額定值對應JIS10K標準。

通過控制閥功能和流量測量控制功能的一體化，本產品可根據冷熱水水量進行空調溫度控制和簡易的冷熱水流量測量。

是實現了前所未有的小型化、省施工化的產品。

本產品通過與控制器通信（SAnet），將閥控制信號、流量、壓力、溫度測量信號、反饋信號、型號、制造信息、動作履歷信息按系統保存。

可以向設備節能對策、維護提供有用的信息。

*JIS：Japanese Industrial Standards

• 特　長

? 小型?重量輕

? 閥/執行器一體型

? IP54（防塵?防濺構造）

可以安裝在空調內。

(注) 為了維持IP54，需要安裝防水連接器。

? 執行器的消耗功率低，使用壽命長。

? 可選擇流量控制或開度信號控制。

流量控制時的流量特性可選擇等百分比特性或線性特性。

開度信號控制時的流量特性為等百分比特性。

? 閥用于冷熱水，具有高Cv值、高可調比、低泄漏量。

? 通過與控制器通信，可以獲取以下信息。

閥控制信號、流量、壓力、溫度測量信號、反饋信號、型號、產品信息、制造信息、動作履歷信息。

? 搭載輔助DI/DO

通過連接微差壓開關、加濕信號等鄰近既有設備的配線，可節省配線。

? 顯示器面板與配管表面用溫度傳感器連接，可以顯示壓力、溫度、流量等。

(注) 顯示器面板和配管表面用溫度傳感器需要另行采購。

詳細內容可下載觀看

ACTIVAL流量測量控制閥FVY5160J(JIS 10K FC200)使用說書明.pdf
