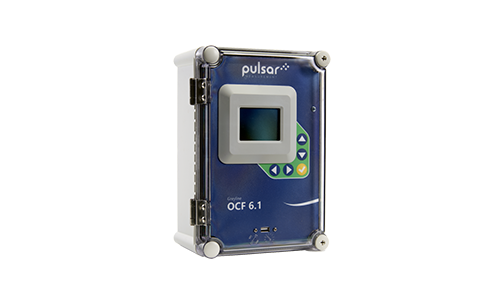

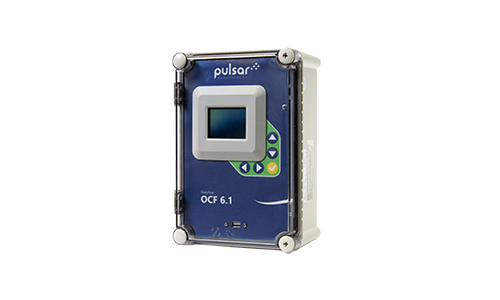

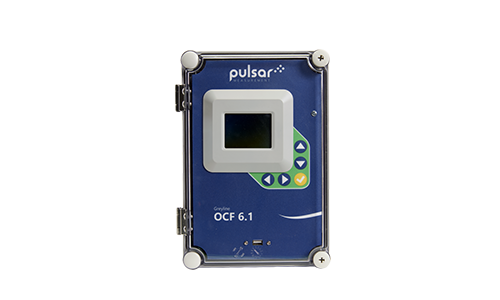

OCF 6.1非接觸式明渠流量計
OCF 6.1 是一款明渠流量計，可兼作儲罐液位計，使其成為非接觸式流量測量和液位測量的完美解決方案。非接觸式明渠流量計能夠連續監測、顯示、匯總和記錄通過任何水槽或堰的流量。
專注工業自動化儀表、測量儀器
原裝進口 質量保障-滿足客戶一起需求
全國服務熱線022-22118860
服務熱線022-22118860
OCF 6.1 是一款明渠流量計，可兼作儲罐液位計，使其成為非接觸式流量測量和液位測量的完美解決方案。非接觸式明渠流量計能夠連續監測、顯示、匯總和記錄通過任何水槽或堰的流量。
OCF 6.1 是一款明渠流量計，可兼作儲罐液位計，使其成為非接觸式流量測量和液位測量的完美解決方案。非接觸式明渠流量計能夠連續監測、顯示、匯總和記錄通過任何水槽或堰的流量。OCF 6.1 隨附的超聲波傳感器僅安裝在流水上方 203.2 毫米（8 英寸）處，精度為 +/- 0.25%。
這種非接觸式明渠流量測量裝置包括一個內置的 2600 萬點數據記錄器和流量報告系統。使用隔離的 4-20mA 將流量傳輸到遠程圖表記錄器或顯示器，控制繼電器可編程用于液位/流量警報和流量比例脈沖（用于采樣器、氯化器或遠程累加器）。
在明渠流量模式下使用 OCF 6.1 進行無創流量、灌溉流量監測、工業流量監測以及進出水流量。
對于儲罐液位測量，只需將超聲波傳感器安裝在儲罐頂部，然后將單獨的防水電子設備/顯示器外殼安裝在距離傳感器 152.4 m (500 ft) 以內的方便附近位置。對于在危險額定位置的傳感器和電纜安裝，本質安全屏障是可選的。無需中斷或關閉流程即可獲得準確可靠的儲罐液位測量、庫存控制和筒倉測量。
特征
一般規格 | |
規格名稱： | 描述： |
電子外殼 | NEMA4X (IP 66) 聚碳酸酯，帶透明防碎蓋 |
準確性 | 量程的 ±0.25% 或 2 毫米（0.8 英寸），以較大者為準。 |
展示 | 白色背光矩陣 - 顯示流量、累加器、繼電器狀態、操作模式和校準菜單 |
編程 | 內置 5 鍵校準器，可選擇英語、法語或西班牙語 |
電源輸入 | 100-240 V AC 50/60 Hz，請參閱選項。最大 10 VA，取決于選項 |
輸出 | 隔離 4-20mA / 0-5 V，最大 1000 歐姆負載 |
控制繼電器 | 2 個繼電器，“C”型干接點，額定 5 amp SPDT；可編程液位報警、泵控制、泵交替、故障保護/回波丟失、氣溫報警 |
電涌保護 | 傳感器，4-20mA 和交流電源輸入 |
數據記錄儀 | 內置 2600 萬點數據記錄器，帶有 USB 輸出和 Windows 軟件 |
工作溫度（電子產品） | -20 °C 至 60 °C（-5 °F 至 140 °F） |
近似裝運重量 | 4.5 公斤（10 磅） |
傳感器規格 | |
規格名稱： | 描述： |
最大范圍 | 4.57 m (15 ft)，帶標準 PZ15 傳感器 |
死區（消隱） | 可編程，最小 203.2 毫米（8 英寸） |
光束角 | 8° |
工作頻率 | PZ15：92 kHz |
暴露材料 | PZ15：PVC |
工作溫度 | -40 °C 至 65 °C（-40 °F 至 150 °F），帶自動溫度補償 |
浸沒等級 | 防止意外浸入最大 3 m (10 ft) |
傳感器電纜 | RG62AU 同軸，7.6 m (25 ft) 標準長度，見選件 |
選項 | |
選項： | 描述： |
工業自動化協議 | 通過 RS485 的 Modbus RTU |
傳感器電纜 | 15 m (50 ft) 連續或 30 m (100 ft) 連續 RG62AU 同軸傳感器，或使用接線盒拼接長達 150 m (500 ft) |
本質安全屏障 | 用于 I、II、III、Div 類中的傳感器安裝。1、2、C、D、E、F、G 組危險場所 |
電源輸入 | 9 V DC 至 32 V DC，最大 10 W |
控制繼電器 | 額外 4 個（共 6 個），額定 5 A SPDT |
外殼加熱器 | 恒溫控制；推薦用于低于 0 °C (32 °F) 的溫度 |
防曬霜 | 用于室外安裝的傳感器防曬霜和外殼防曬霜 |
傳感器安裝架 | 可調節，包括鍍鋅鋼管、法蘭、配件和硬件 |
